Onde Colocar o Quadro Elétrico?
O quadro elétrico é um dos componentes mais importantes de uma instalação elétrica. Ele abriga os disjuntores e dispositivos de proteção, garantindo a distribuição segura da eletricidade pelo imóvel. Mas onde ele deve ser instalado? Neste post, explicamos as regras e boas práticas para escolher o local ideal.
QUADRO ELÉTRICOPROJETO ELÉTRICO
Alexandre de Oliveira
2/24/20252 min ler
Onde devo colocar o quadro elétrico?
O quadro de distribuição, popularmente conhecido como quadro elétrico, é um dos elementos mais importantes de uma instalação elétrica. Sua posição deve ser estrategicamente escolhida para garantir segurança, praticidade e conformidade com as normas técnicas. Neste artigo, vamos explorar os principais fatores a considerar ao definir a localização do quadro elétrico em um imóvel.
1. Normas e regulamentações
No Brasil, a NBR 5410 estabelece as diretrizes para instalações elétricas de baixa tensão, incluindo regras para a instalação do quadro elétrico. Algumas das principais recomendações são:
Deve ser instalado em local de fácil acesso para manutenção e emergências.
Não pode ser instalado em banheiros, cozinhas ou áreas úmidas.
Deve estar protegido contra impactos e intempéries.
Precisa permitir a ventilação adequada para evitar superaquecimento.
2. Fatores a considerar na escolha do local
2.1. Facilidade de acesso
O quadro deve estar posicionado em um local acessível para inspeções, manutenções e desligamento emergencial da energia. O ideal é que fique próximo à entrada do imóvel ou em um corredor de fácil acesso.
2.2. Segurança
Deve estar em um local onde crianças não tenham fácil acesso.
Não pode ser instalado em locais sujeitos a umidade excessiva, como banheiros e áreas externas sem proteção.
Evite proximidade com materiais inflamáveis.
2.3. Distância dos pontos de consumo
Quanto mais centralizado estiver o quadro em relação aos circuitos elétricos, menor será a necessidade de cabos longos, reduzindo perdas elétricas e custos com materiais.
2.4. Altura recomendada
A altura ideal para a instalação do quadro elétrico varia entre 1,50m e 1,80m do piso, garantindo que seja acessível para adultos, mas fora do alcance de crianças pequenas.
3. Locais recomendados para instalação
✅ Próximo à entrada principal da casa ou apartamento.
✅ Em corredores internos, desde que bem ventilados.
✅ Em uma parede estruturada e protegida contra impactos.
✅ Dentro de armários próprios para quadro elétrico, garantindo segurança.
4. Locais a evitar
❌ Cozinhas, devido ao risco de contato com água e gordura.
❌ Banheiros, devido à umidade excessiva.
❌ Quartos, pois pode gerar ruído e interferência eletromagnética.
❌ Áreas externas sem proteção contra chuva e sol.
5. Exemplo de instalação correta

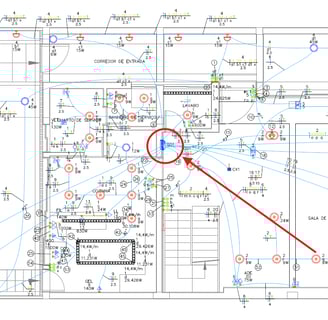

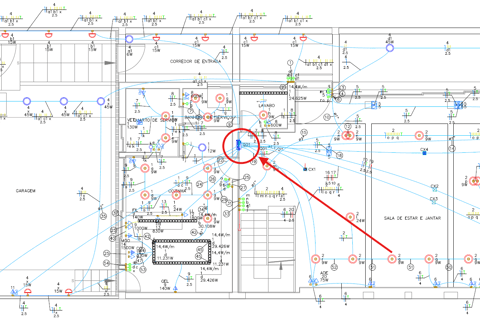

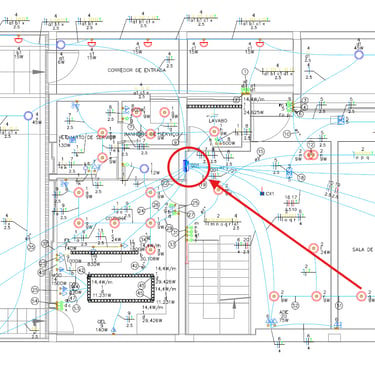

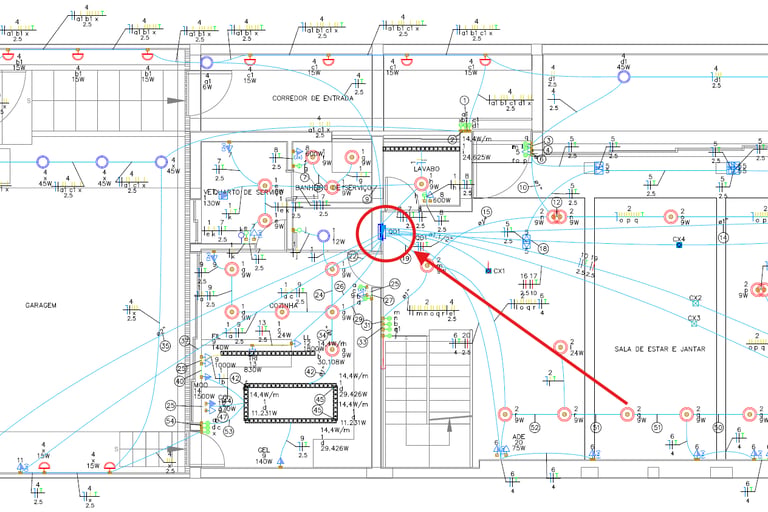

Aqui está um exemplo prático de um quadro elétrico bem posicionado:
Localizado em um corredor interno, próximo à entrada.
Protegido por um quadro metálico com porta.
Circuitos identificados corretamente para facilitar manutenção.
6. Conclusão
Escolher o local correto para o quadro elétrico é essencial para garantir segurança, acessibilidade e eficiência na distribuição da energia. Seguindo as normas e boas práticas, você evita problemas futuros e garante uma instalação confiável. Se precisar de um projeto elétrico personalizado, entre em contato com nossa equipe!
