O que são DR e DPS e por que devo instalá-los? Proteção contra choques elétricos e surtos de tensão

1. O que é um DR (Dispositivo Diferencial Residual)?

O DR (Dispositivo Diferencial Residual) é um equipamento de proteção que evita choques elétricos e incêndios causados por fuga de corrente. Ele funciona monitorando a corrente elétrica que entra e sai do circuito.

👉 Se houver uma fuga de corrente acima do limite seguro (geralmente 30mA em circuitos residenciais), o DR desarma automaticamente, interrompendo o fornecimento de energia e evitando riscos de choque elétrico ou incêndio.

📌 Onde o DR deve ser instalado?

O DR deve ser instalado no quadro elétrico, protegendo circuitos que alimentam tomadas, chuveiros, máquinas de lavar, cozinhas, banheiros e áreas externas.

⚡ Benefícios do DR:

✅ Protege contra choques elétricos e eletrocussões.
✅ Reduz o risco de incêndios causados por fuga de corrente.
✅ Garante conformidade com a NBR 5410, que exige DR em circuitos que alimentam áreas úmidas e tomadas de uso geral.

2. O que é um DPS (Dispositivo de Proteção contra Surtos)?

O DPS (Dispositivo de Proteção contra Surtos) protege os equipamentos elétricos contra picos de tensão, como aqueles causados por descargas atmosféricas (raios) ou oscilações na rede elétrica.

👉 Quando há um surto de tensão, o DPS desvia o excesso de energia para o aterramento, impedindo que ele chegue aos aparelhos eletrônicos e cause danos.

📌 Onde o DPS deve ser instalado?

O DPS deve ser instalado no quadro elétrico, logo após o disjuntor geral. Em casos mais específicos, pode ser utilizado também em quadros secundários e painéis de distribuição.

⚡ Benefícios do DPS:

✅ Protege eletrodomésticos e eletrônicos contra surtos de tensão.
✅ Evita que oscilações da rede elétrica danifiquem equipamentos sensíveis.
✅ Essencial em regiões com alta incidência de raios e instabilidades elétricas.

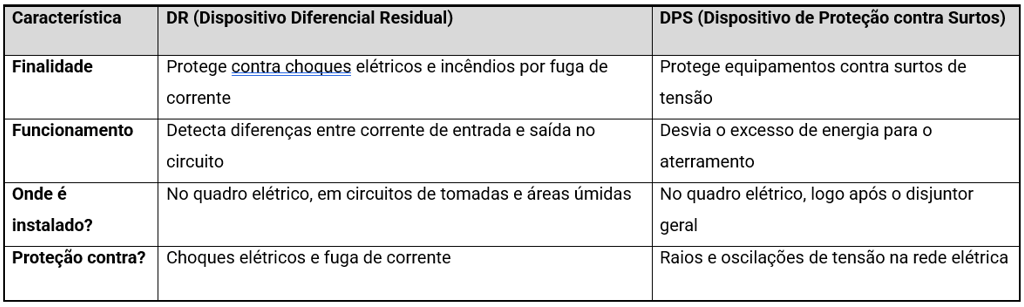

3. Qual a diferença entre DR e DPS?

4. É obrigatório instalar DR e DPS?

Sim! A NBR 5410 exige a instalação do DR em circuitos de tomadas de uso geral e áreas úmidas. O DPS também é recomendado (e em alguns casos exigido) para proteger instalações elétricas em locais com risco de surtos de tensão.

Instalar esses dispositivos não só garante conformidade com as normas, mas também aumenta a segurança e evita prejuízos com danos a equipamentos elétricos.

5. Como escolher e instalar DR e DPS?

A escolha desses dispositivos deve levar em conta:
✔ DR: O mais comum em residências é o de 30mA, suficiente para proteger pessoas contra choques elétricos. Para circuitos industriais, pode ser necessário um DR de 300mA (proteção contra incêndios).
✔ DPS: Deve ter uma capacidade de descarga adequada para o risco da região. Por exemplo, em áreas com alta incidência de raios, recomenda-se um DPS de 20kA ou mais.

A instalação desses dispositivos deve ser feita por um profissional qualificado, garantindo a correta conexão com o sistema elétrico e o aterramento adequado.
