Como interpretar um projeto elétrico? Guia para entender símbolos e diagramas

1. O que é um projeto elétrico?

Um projeto elétrico é um conjunto de documentos técnicos que define como a instalação elétrica será feita. Ele inclui:

✅ Planta baixa elétrica – Representação gráfica da instalação.
✅ Diagrama unifilar – Mostra a distribuição da rede elétrica de forma simplificada.
✅ Lista de materiais – Componentes necessários para a instalação.
✅ Cálculos elétricos – Para dimensionamento correto de fios, disjuntores e outros equipamentos.

Todos esses elementos seguem normas técnicas, principalmente a NBR 5410, que regulamenta as instalações elétricas de baixa tensão no Brasil.

2. Como ler a planta baixa elétrica?

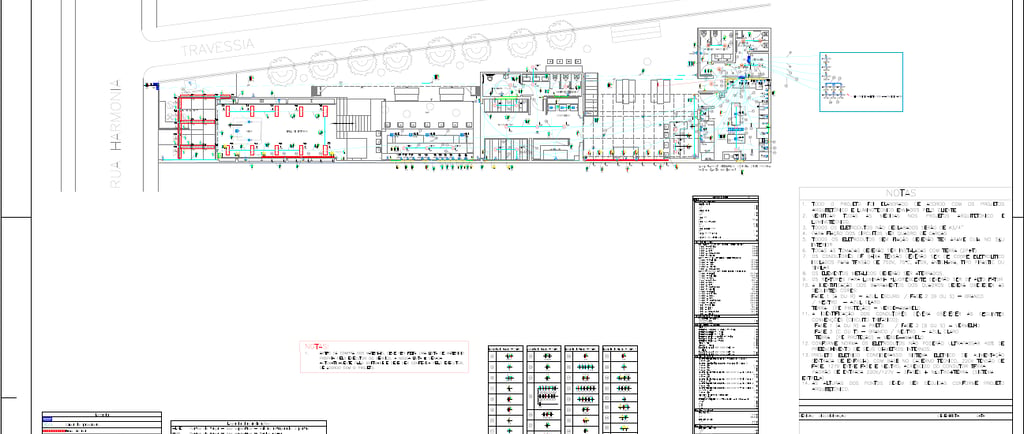

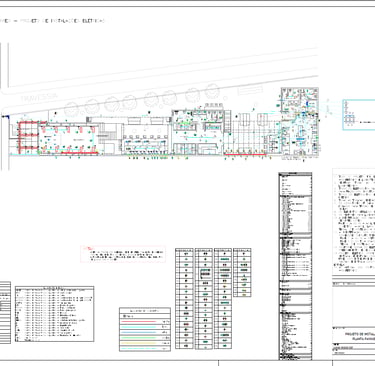

A planta baixa elétrica é o desenho que mostra a posição de tomadas, interruptores, pontos de luz e outros elementos dentro do imóvel.

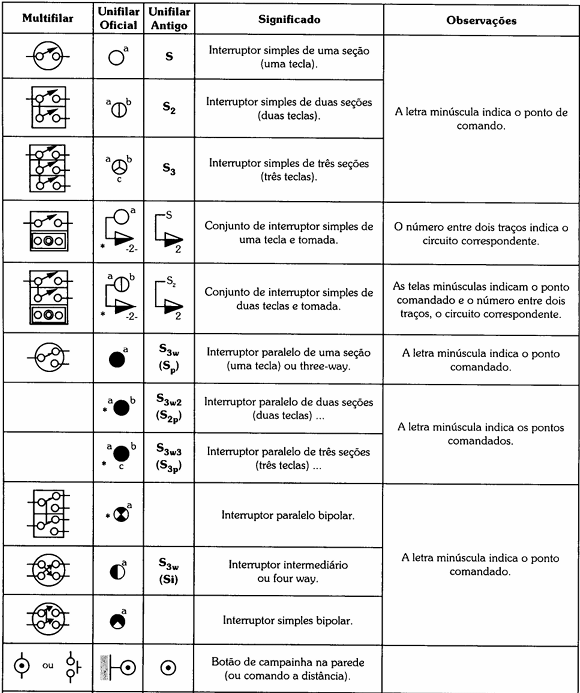

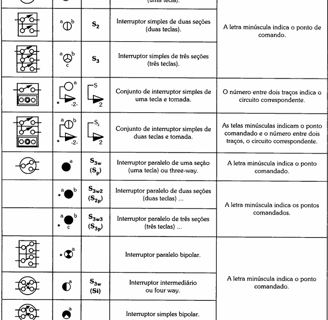

Principais símbolos elétricos usados na planta baixa:

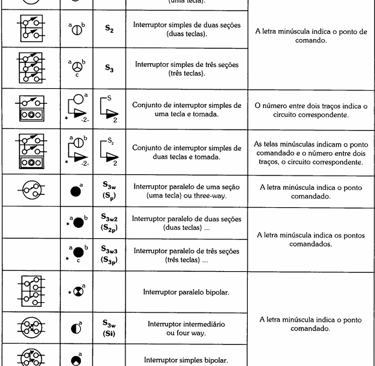

Fonte: G. Cavalin e S. Crevelin. “Instalações elétricas prediais”. Érica. 14 edição. 2006.

Os símbolos podem variar um pouco de acordo com a legenda do projeto, então é sempre importante consultá-la.

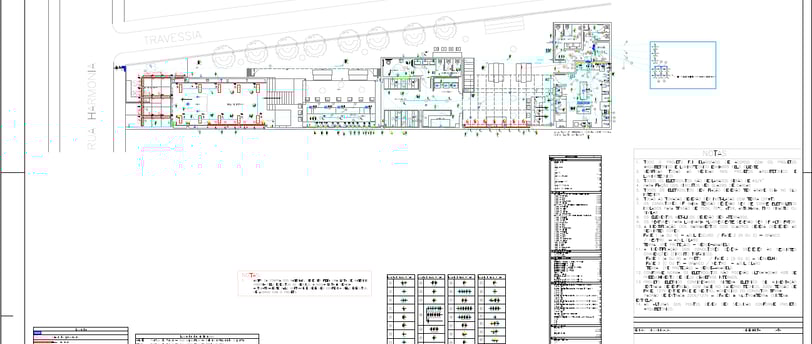

Exemplo de um trecho de planta elétrica:

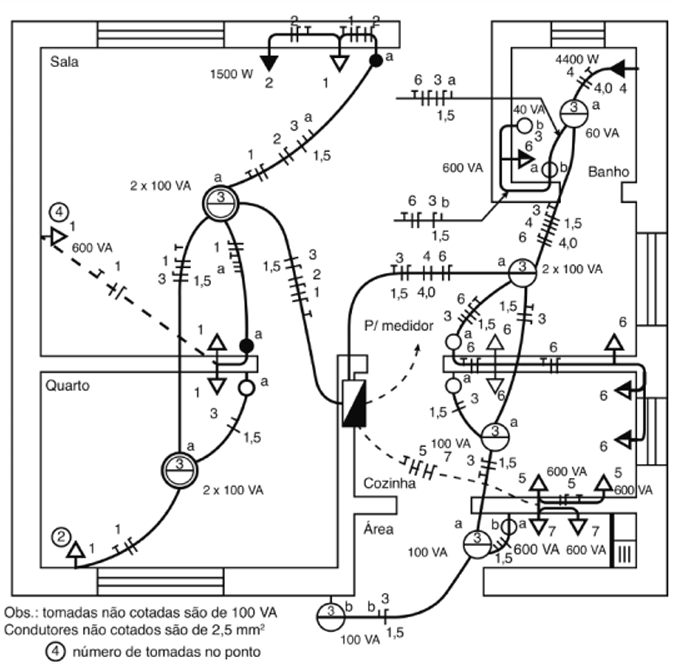

Imagine que você veja o seguinte na planta:

Fonte: Hélio Creder. “Instalações elétricas”. LTC. 16 edição. 2016.

• Símbolos de iluminação redondos normalmente no centro dos cômodos.

• Símbolos de tomada triângulares nas paredes.

• Símbolos de interruptores redondos nas paredes próximos às portas dos cômodos.

• Símbolos de tubulação, normalmente eletrodutos, ligando os pontos.

• Símbolos de fiação, fase, neutro e terra, nos símbolos de eletrodutos indicando quantidade de fios para cada circuito.

3. O que é um diagrama unifilar e como interpretá-lo?

O diagrama unifilar representa a instalação elétrica de forma simplificada, mostrando apenas as conexões principais. Ele indica:
✔ Os circuitos elétricos e seus disjuntores.
✔ A distribuição da energia entre os pontos de consumo.
✔ O caminho dos condutores elétricos.

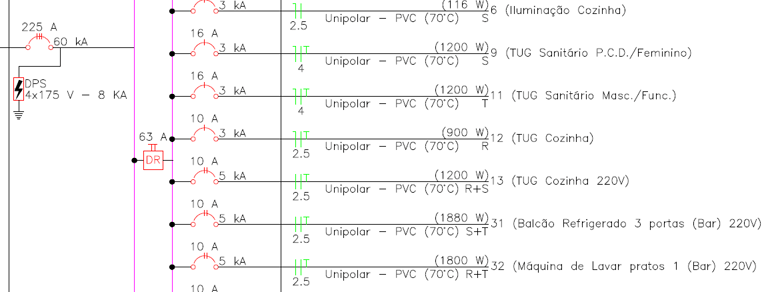

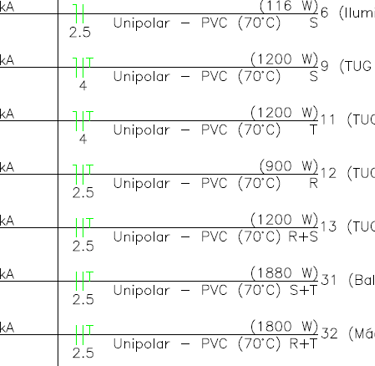

Exemplo de um diagrama unifilar básico:

Neste exemplo:

• O Quadro de Distribuição (QD), simbolizado pelo disjuntor bipolar de 225A, alimenta dois tipos circuitos: tomadas de uso geral (TUG) e tomadas de uso específico (TUE), que estão descritos por nome específico.

• Cada circuito tem seu próprio disjuntor para proteção.

Esse diagrama ajuda eletricistas e engenheiros a entenderem rapidamente como a energia está distribuída na instalação.

4. Como saber qual fiação usar?

Um projeto elétrico também informa a bitola dos fios e cabos, que deve ser escolhida de acordo com a corrente elétrica que o circuito irá suportar.

Exemplo de dimensionamento:
🔌 Iluminação – Cabo de 1,5mm² (disjuntor de 10A)
🔌 Tomadas comuns – Cabo de 2,5mm² (disjuntor de 16A)
🔌 Chuveiro elétrico – Cabo de 6mm² (disjuntor de 32A)

Lembrando que a bitola depende da corrente do circuito e da distância percorrida, caso haja queda de tensão, os valores da bitola podem subir.

Se a bitola do fio for menor do que o necessário, pode haver sobreaquecimento e risco de incêndio.

5. Outros elementos importantes em um projeto elétrico

Além da planta e do diagrama unifilar, um bom projeto elétrico inclui:

🔹 Esquema de aterramento – Garante proteção contra choques elétricos.
🔹 Quadro de cargas – Lista a potência de cada equipamento e a corrente total do sistema.
🔹 Especificação de dispositivos de proteção – Como DR (proteção contra choques) e DPS (proteção contra surtos).

6. Conclusão: Por que um projeto elétrico é essencial?

📌 Evita sobrecargas e curtos-circuitos.
📌 Reduz riscos de choques elétricos e incêndios.
📌 Garante economia, evitando desperdício de materiais.
📌 Facilita manutenções futuras.
